Hur installerar jag obemannad flygfordonsfiberoptik?

Installationsåtgärder

1. Fiberoptisk skivinstallation, fiberoptisk skivutloppsmunstycke bör vara så långt borta som möjligt från propellen, men för att ägna extra uppmärksamhet på flygplans tyngdkraft. Flygplanets tyngdkraft bör ägnas extra uppmärksamhet åt.

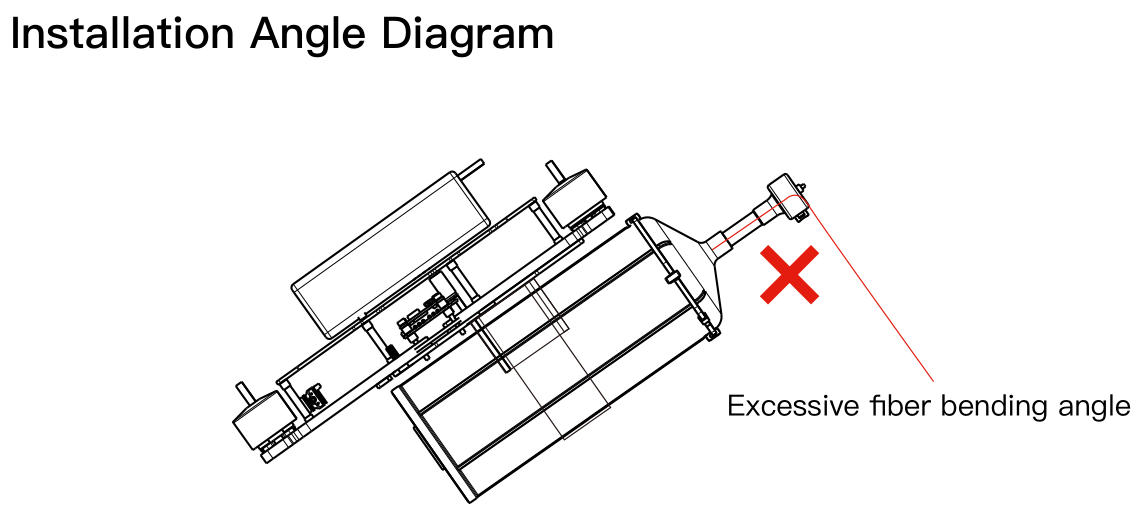

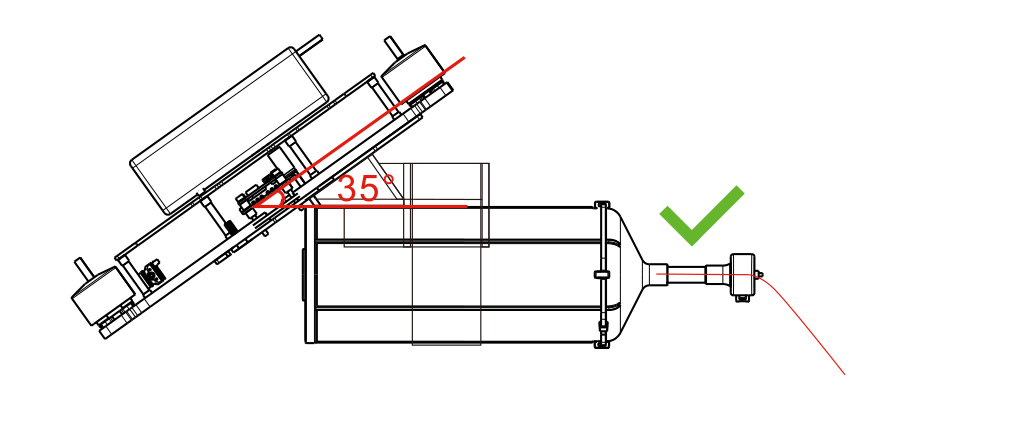

1. Fiberoptisk diskinstallation bör baseras på flygplanets lutningsvinkel, monteringsfästet ska reserveras för en viss vinkel (som visas i figuren). Installation Monteringsvinkeln ska vara nära lutningsvinkeln, så att den fiberoptiska skivvinkeln är horisontell.

1. Fiberoptisk lindning använder speciellt lim, de första 200 meter avståndet är limapplikationsområdet, i detta område bör flygplanets flyghastighet styras med en konstant hastighet av 0,5 mph. Flygplanets flyghastighet bör styras inom 30 km/h eller 8 m/s för att undvika höghastighetsflyg i limområdet.

Förberedelse innan du använder den optiska disken

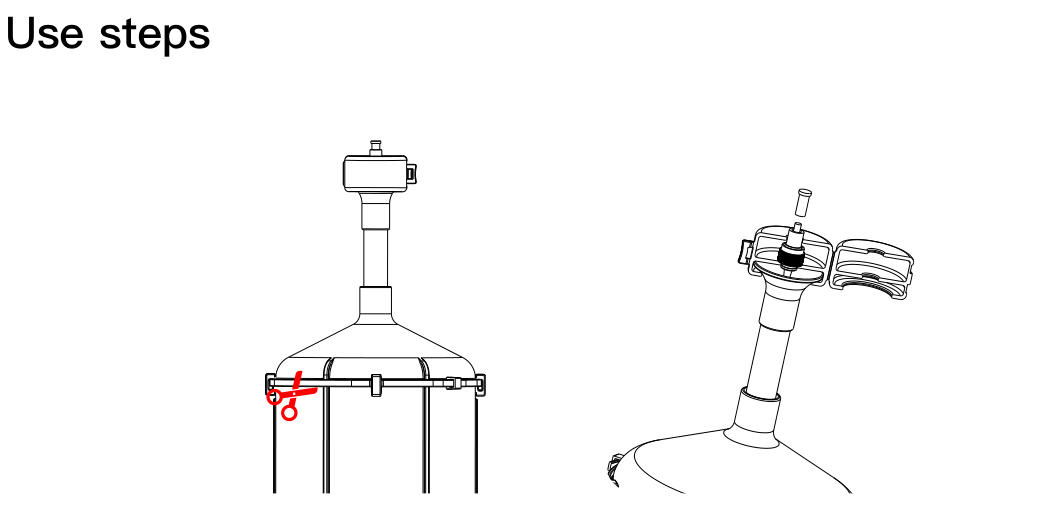

1. Var noga med att ta bort transportskyddsbandet och 4 skyddssnappar innan du använder den optiska fiberskivan.
2. (Obs! Ta inte spännet direkt ur fibern kommer att brytas.)
3. Det optiska fiberdiskuttaget FC Fiber Optic Port of the Protective Shell Innan användning behöver ta bort, dra ut den optiska fibern i modulens markänd.

Grundsida trådlös anslutning

1. Anslut SH1.0 -kabeln från himmelterminalen till flygkontrollen som visas i diagrammet “Mark Terminal Connection Mode 1 (Wireless)”.
2. Anslut marken SH1.0 -linjen till mottagaren och MAP -sändaren.
3. Fixa himmeländen och fiberoptisk skiva, var uppmärksam på det fiberoptiska munstycket så långt som möjligt bort från UAV -propellen för att undvika intrasslingsolycka.

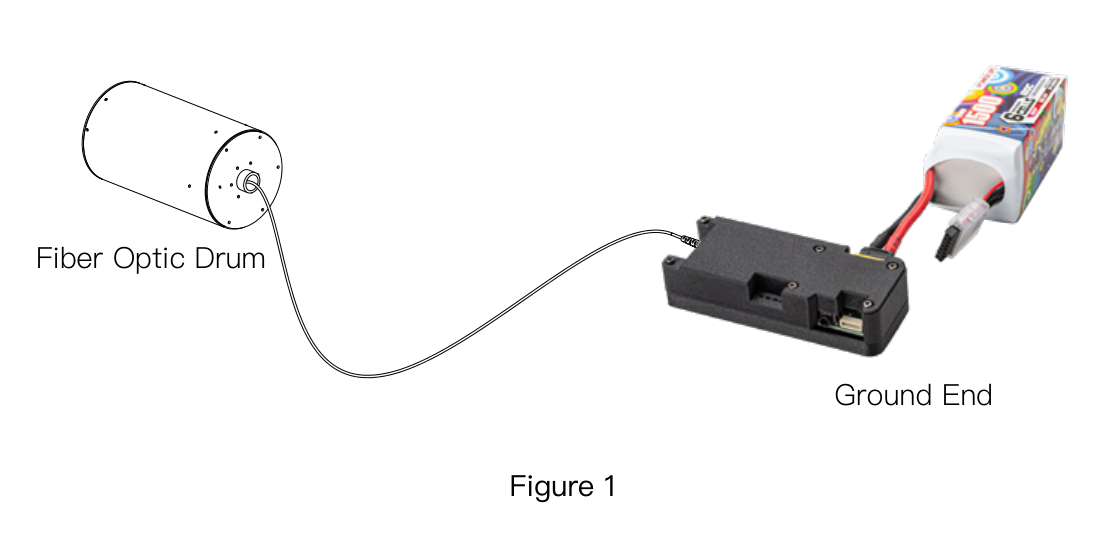

4. Anslut fiberoptisk sele, anslut FC -portarna på båda ändarna av den fiberoptiska skivan till FC -porten på himmeländen och FC -porten på markänden och notera att munstycket är ansluten till FC -porten på markänden.

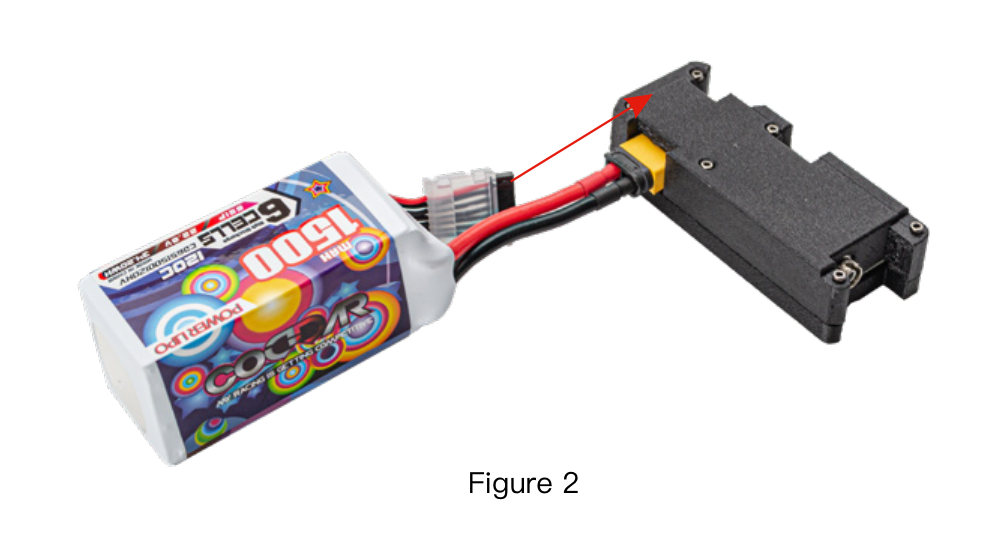

5. Sätt i markens litiumbatteri i markänden efter att det är fulladdat. (Som figur 2)

Försiktighetsåtgärder

1. Ingångsspänningen 11.1-26V ligger inom det säkra området, vänligen inte överskrida eller falla under gränsspänningen, vänder inte de positiva och negativa polerna.
2. Gör inte den optiska fiberfoldningscirkeln för att undvika att skäras av skarpa föremål och led till fiberbrott.
3. Var uppmärksam på skyddet av fiberoptiska kontakter och FC -gränssnitt, undvik damm och olja och vatten, spara gränssnittsskyddsskyddet väl vridet.
4. Förvara i ett svalt, torrt och ljussäkert område.
5. Fiberoptisk skivprecisionsstruktur, tar och sätter försiktigt, vertikal lagring.
